公式集
基板の片面反射率(空気中)
![](/assets/img/page/optical_thin_film/technology03/img01.gif)

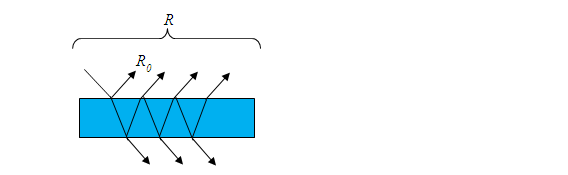

基板の両面反射率(空気中)
基板の両面反射率は基板内部での繰り返し反射率を考慮する必要があります。\
![](/assets/img/page/optical_thin_film/technology03/img02.gif)

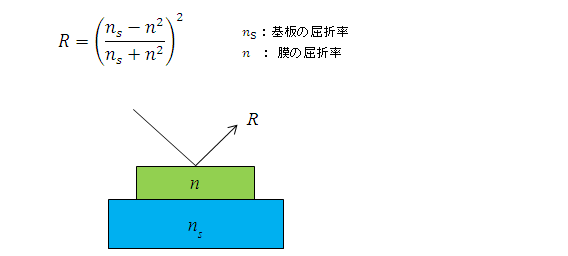

nd=λ/4の単層膜の片面反射率
![](/assets/img/page/optical_thin_film/technology03/img03.gif)

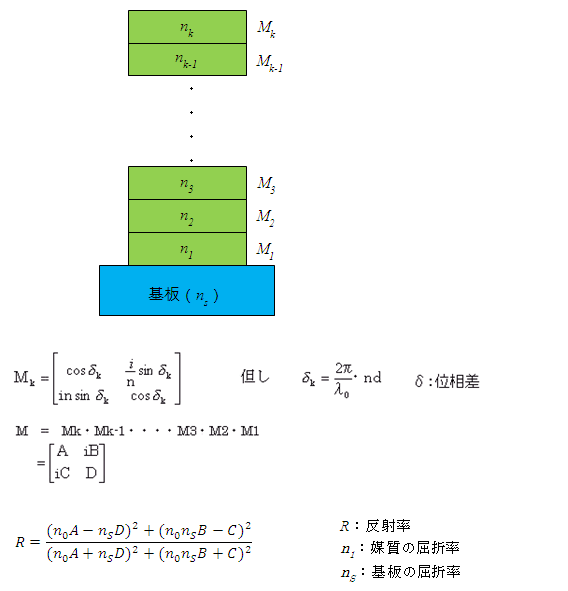

多層膜の特性マトリックス(Herpinマトリックス)
![](/assets/img/page/optical_thin_film/technology03/img04.gif)
基板の片面反射率(空気中)から基板の屈折率を求める
![](/assets/img/page/optical_thin_film/technology03/img05.gif)

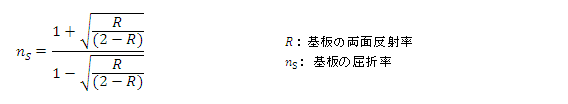

基板の両面反射率(空気中)から基板の屈折率を求める
![](/assets/img/page/optical_thin_film/technology03/img06.gif)
単位換算
(1)透過率(T%) → 光学濃度(OD)
![](/assets/img/page/optical_thin_film/technology03/img07.gif)
(2)光学濃度(OD) → 透過率(T%)
![](/assets/img/page/optical_thin_film/technology03/img08.gif)
(3)透過率(T%) → デシベル(dB)
![](/assets/img/page/optical_thin_film/technology03/img09.gif)
(4)デシベル(dB) → 透過率(T%)
![](/assets/img/page/optical_thin_film/technology03/img10.gif)
(5)Torr → Pa
![](/assets/img/page/optical_thin_film/technology03/img11.gif)
(6)Pa → Torr
![](/assets/img/page/optical_thin_film/technology03/img12.gif)
